Étiquette : architecte

il est interdit d'interdire de ne pas s'abstenir

Je m’étais dit que je ne parlerai pas des élections présidentielles dans ce blog. Vincent Robine m’y oblige 😉

Comme chaque année, nous prêtons nos vitres pour les fenêtres qui parlent. (Vous pouvez retrouver les billets sur les précédentes éditions : celle de 2006, en 2005).

Grande nouveauté cette année, les murs parlent aussi 🙂
Nous sommes quelques personnes à avoir accepté de prêter nos façades, pour qu’un artiste réalise une œuvre sur ces surfaces.
Au choix, nous pouvions choisir un travail qui disparaîtra dans le temps, ou résistant au fil des années. Nous avons choisi la première solution, car un ravalement de la façade est prévu dans un avenir proche.

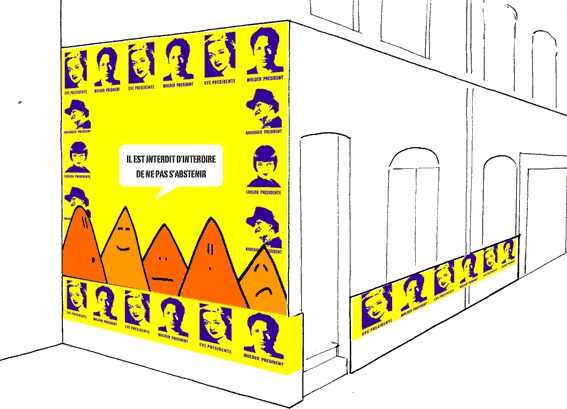

Notre champion fut Vincent Robine ! Une rencontre éphémère pour évoquer le travail et nous avons laissé libre le créateur dans ses choix. Voici le projet qu’il avait soumis.

Quelques tableaux de Vincent décoreront également nos fenêtres au 80, rue Jacquard à Hellemmes.

Nous sommes également possesseur d’un petit livret «Porte pièce». La pièce qu’il contient permettra à un artiste de composer ou recomposer une oeuvre… Encore un mystère par Pierre-Alexis Decamps qui sera dévoilé le jour du vernissage de l’exposition pour le secteur d’Hellemmes : dimanche 1er avril à 14h30 au 29, rue Jean Jaurès à Hellemmes.

Les Fenêtres qui parlent sont une belle illustration de l’opération nationale «Vivre les Villes» organisé par la direction de l’architecture et du patrimoine du ministère de la culturel. La 6ème édition se déroulent dans 13 quartiers de la métropole lilloise du 17 mars au 9 avril. Quatre cent artistes sont invités à investir près de mille fenêtres.

B A BA de la photo panoramique

Suite à plusieurs formations auprès d’architectes, nous avons remarqués que la plupart d’entre eux avaient des soucis dans la réalisation de leurs projets Photoshop pour la simple raison que la prise de vue des panoramas n’était pas de qualité suffisante. Pourtant, le panorama est accessible à tous avec les appareils numériques.

Pourtant, quelques conseils simples peuvent les aider à la réalisation, lors des prises de vue panoramique :

  • Utilisez un pied photo équipé d’un niveau à bulle. Certains modèles sont même pourvus de rotules graduées pour les angles. Ces graduations permettent de capturer plus facilement l’image en sections égales.
  • Attention aux erreurs de parallaxe. Pour éviter ce phénomène, l’appareil photo, plus précisément le point nodal doit être sur l’axe de pivotement. L’achat d’un adaptateur de point focal pour le pied résout le problème.
  • Employez une télécommande (équivalent des déclencheurs souples argentique) ou prenez vos images avec le retardateur afin d’éviter les vibrations.
  • Choisissez une focale moyenne (pas de télé-objectif qui écrasent la perspective, ni de grand angle qui déformerait les images).
  • Faites un «repérage» pour éviter les erreurs. L’erreur la plus fréquente : la première prise de vue est correcte, mais les bâtiments sont plus hauts sur les images suivantes 🙁
  • Les automatismes sont inadaptés aussi bien pour la mise au point que pour l’exposition. Réglez votre appareil photo numérique manuellement, y compris pour la prise du blanc (balance des blancs) et gardez ces valeurs d’exposition et de mise au point pour toutes les photos du panorama. L’un des avantages du l’utilisation d’un pied est également de pouvoir employer des temps d’exposition plus long avec une ouverture de diaphragme plus fermée. Donc, une profondeur de champs (zone de netteté) plus grande grande. L’idéal serait de connaître la distance hyperfocale de votre objectif et d’utiliser ces réglages afin de déterminer le temps d’exposition. Contrairement à ce que je lis à différents endroit : l’hyperfocale n’est pas obtenue en positionnant le symbole infini de la bague de mise au point. Jugez en vous même en testant depuis ce Calculateur (excusez pour la version anglaise, mais c’est facile à traduire).
  • Prendre des photos qui se «recouvrent bien» semble une évidence. Cependant, il peut être intéressant de connaître l’angle de champ de la focale employé qui correspond à l’angle embrasé par l’objectif. L’image capturée dépend de la diagonale du capteur et de la longueur focale. A la suite d’un calcul, on obtient un angle d’image en degrés : l’angle de champ, fournis en général dans les notices techniques de vos appareils, plus exactement de vos objectifs.
  • les objectifs à décentrement pour redresser les perspectives ne sont pas obligatoires.

Ensuite reste à monter les images… C’est là que nous intervenons pour une formation Photoshop « spécial » architectes 😉

Mais peut-être souhaitez vous réaliser des photos panoramiques interactives à 360º. La démarche de la prise de vue reste la même. Viendra ensuite l’assemblage des prises de vue et la mise au point de la photo panoramique. L’intégration de la photo panoramique dans une page Internet s’effectue par l’appel d’un objet QuickTime VR ou par la programmation d’un applet java.

Le format QuickTime VR qui nécessite le plug-in QuickTime VR (QTVR) permet l’utilisation de résolution élevées et les interactions de l’internaute (ex : zoom) sont intégrées. L’applet java qui permet de réaliser des visites virtuelles sur-mesure oblige à un paramètrage et à une intégration avec du code JavaScript, ce qui oblige à connaître et à développer en JavaScript.

Pour en savoir plus, je retiens le guide pratique de la photographie panoramique d’Arnaud Frich.

À chacun sa palette de couleurs, question de nuances

C’est une question récurrente lorsque nous effectuons des formations pour des architectes : «savez vous comment je pourrais avoir les couleurs RAL dans Photoshop ?» Quasiment la même question nous est posée lorsque nous formons des industries du monde textile : «comment faire pour avoir les couleurs textiles dans mes logiciels ?»

Kesako les couleurs RAL et les couleurs textiles ? Le système de couleurs Pantone® pour l’impression est bien connu dans le monde des graphistes, du prépress, etc. Seulement, si ces couleurs sont adaptées à l’impression papier, les rendus et les couleurs sont différentes dans d’autres domaines : l’architecture ou le textile dans ce qui nous concerne. En effet, selon les métiers les gammes de couleurs employés ne sont pas les mêmes.

Les architectes, les entreprises du bâtiment, les industriels (notamment automobile) emploient plutôt comme référence le nuancier RAL. RAL est l’abréviation de « Reichsausschuß für Lieferbedingungen ». On l’aura deviné, les couleurs RAL sont d’origine allemande et furent créées en 1927. Il existe 2 systèmes : le RAL Classique et le RAL Design qui se différencient par le nombre de chiffres (RAL 9004 et RAL 100 10 50 par exemple). Les chiffres du RAL design correspondent à la teinte, à la luminance et à la saturation.
Le Peintre du Dimanche propose une table de conversion approchante des teintes RAL Classic en Pantone. Hum, je ne sais pas qui a triché sur qui, alors comme Bruno Groensteen propose la même table, je l’indique également). Sinon, la boîte à couleurs propose la conversion approchante des couleurs RAL Classic en RVB, TLS, TSV, CMJ ou CMJN.
Mais le nec plus ultra reste le Ral Digital, un package complet pour travailler avec les couleurs RAL qui fonctionne y compris en calibration avec les traceurs en plus des imprimantes, etc. Une version de démonstration peut-être téléchargé, mais seulement sur PC, avant d’acheter (212 euro TTC environ). D’autres produits informatiques ou sous formes de pantonier existent également.

Dans le domaine du textile, Pantone propose une gamme de produits dédiés au monde du textile, de l’ameublement, etc… bref du tissus. Il y a même un pantonier des couleurs textiles représentées sur du coton teint. Sinon, on retrouve les traditionnels pantonier papier textiles Pantone, les pastilles détachables, ainsi que la palette de couleurs textiles pour vos logiciels. C’est cette dernière version : Pantone® Textile Color Chooser qu’aimeraient posséder les stagiaires lors de nos formations Illustrator ou photoshop dans le textile. Son prix ? Un 100 euro ht sur le site de Pantone France (au passage, le site de Pantone France est anti-ergonomique au possible. Enfin, je trouve).
Comme vous êtes de passage sur le site Pantone, profitez-en pour consulter les couleurs tendances de ce printemps 2007.

D’autres nuanciers spécifiques existent. Vous en connaissez certainement certains si vous utilisez Photoshop :

  • Focoltone (FOur COLor TONE), «concurrent» de Pantone qui offre selon certains des avantages : il présente 763 couleurs reproductible en quadrichromie (CMJN). Jean-Christophe Courte explique très bien les différences entre Pantone et Focoltone.
  • Toyo, issus de la société du même nom spécialiste des encres et des pigments est lui aussi un nuancier concurrent de Pantone très utilisé au Japon
  • Trumatch au 2 000 couleurs de séparation quadri (CMJN) qui semble en perte de vitesse…

ou si votre passion est la philatélie, le nuancier Yvert et Tellier, une liste de couleurs associé à un timbre référence. Les artistes peintres connaissent peut être mieux le colour index (propre au fabricant de pigment et tubes de peinture).

Ah, oui, posséder les nuancier n’est pas tout… Il faut aussi calibrer votre chaîne d’impression ! Nous avons également des spécialistes dans ce domaine… Donc, si vous avez une demande de prestation en calibration d’écran, n’hésitez pas à nous contacter.
